光蚀刻技术

光蚀刻是在金属等材料上利用照片制版工艺,按照需要的图形式样形成耐腐蚀膜,并将不需要的部分进行腐蚀的精密化学加工技术。根据精密照片图像决定加工形状,可完成以微米为单位的复杂精密式样。

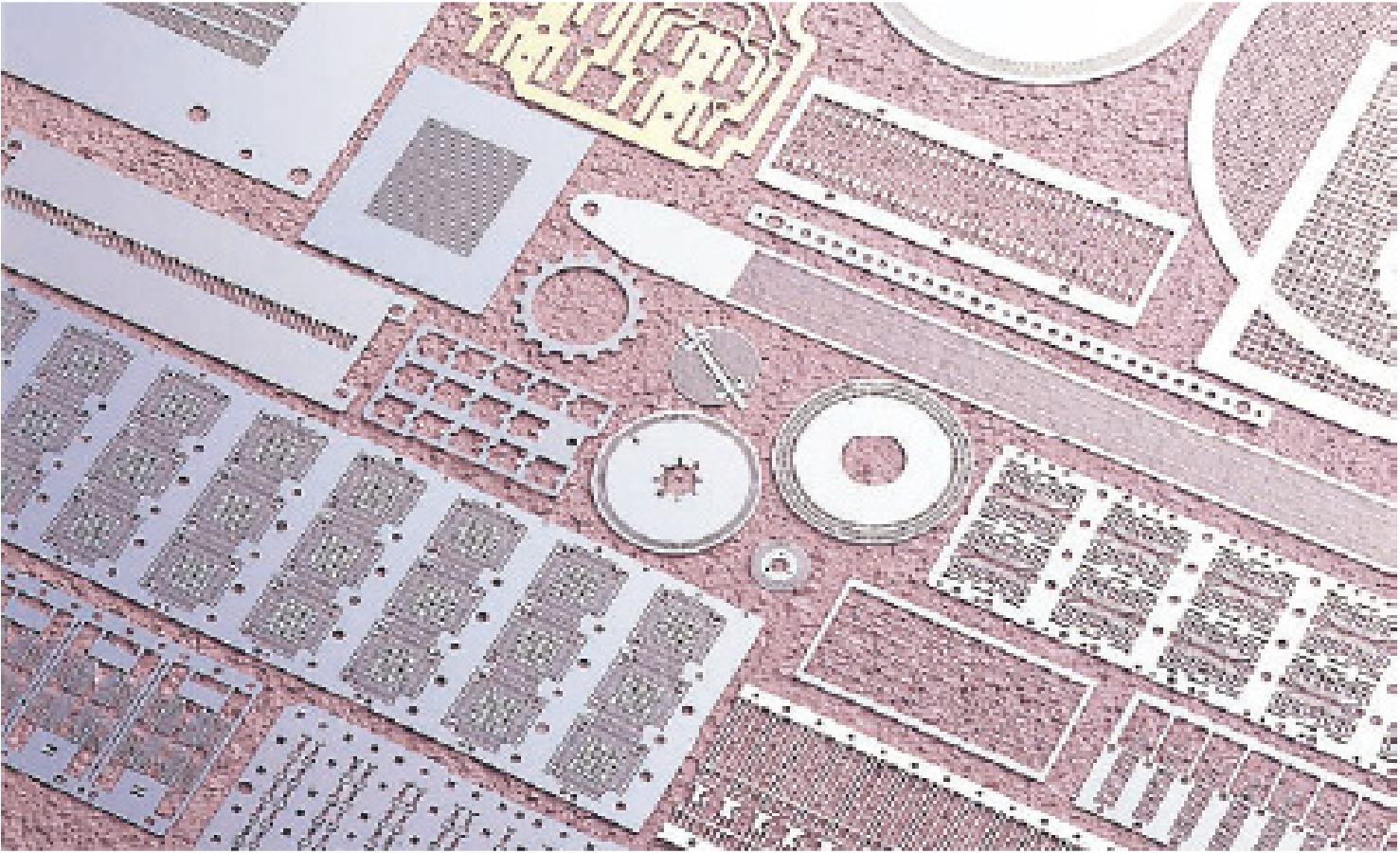

光蚀刻的优点

与加工的形状及其面积大小无关,可以对应交期短的订单
可多个形状同时进行加工,最适合批量生产
实现无毛刺、变形、飞边、加工硬化的高精度加工
不需要如冲压加工等所需的昂贵摸具,大幅削减了初期成本

光蚀刻的优点

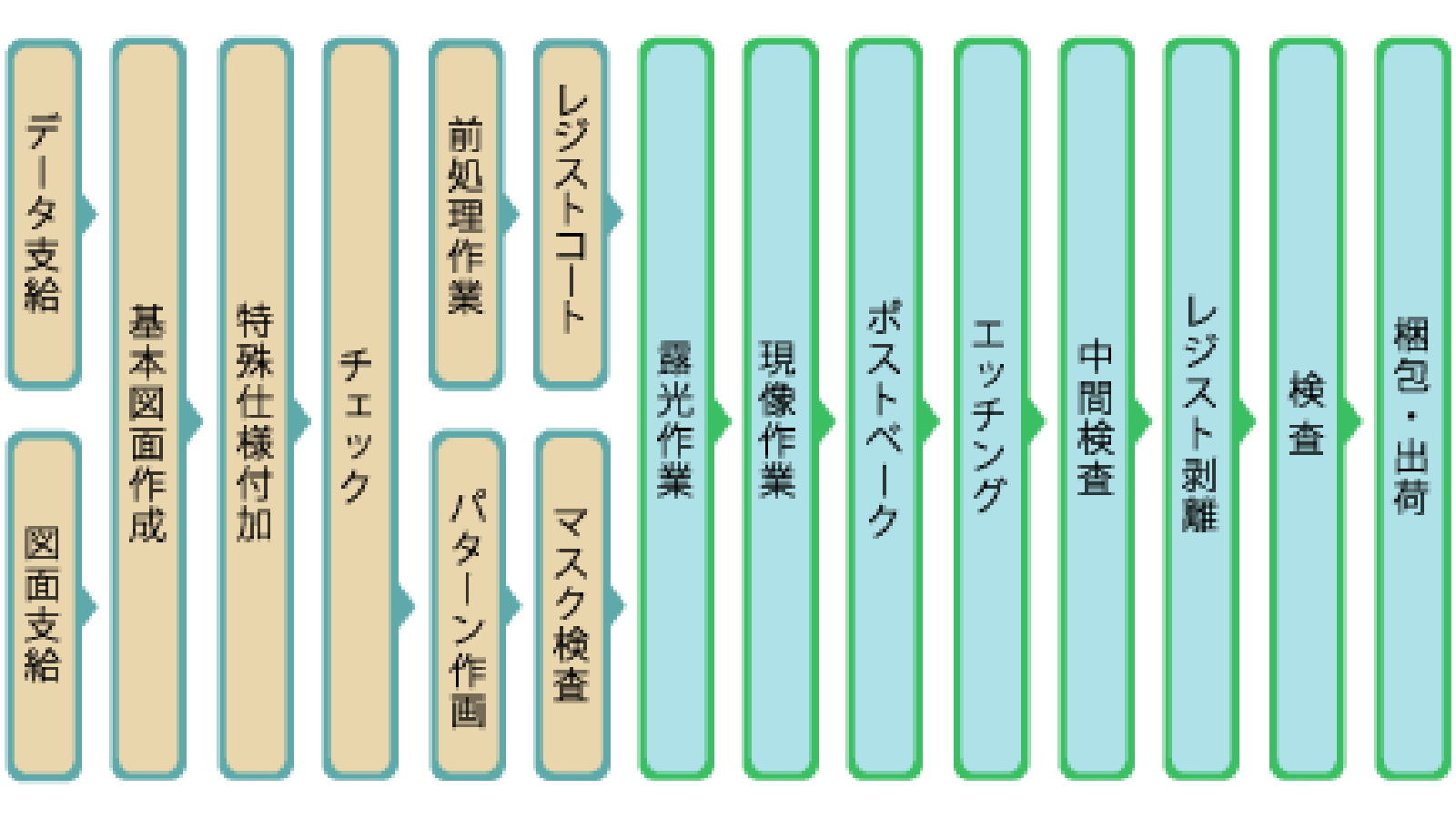

作业工序

作业工序

加工精度和限度 -1.加工板厚

加工板厚0.005t~2.0t 其他板厚请进行咨询。

加工精度和限度 -2.可加工材料

不锈钢/铜材・铜合金/铝/磷青铜/黄铜/铍铜/镍/铁镍合金/钛/其他

加工精度和限度 -3.拐角形状

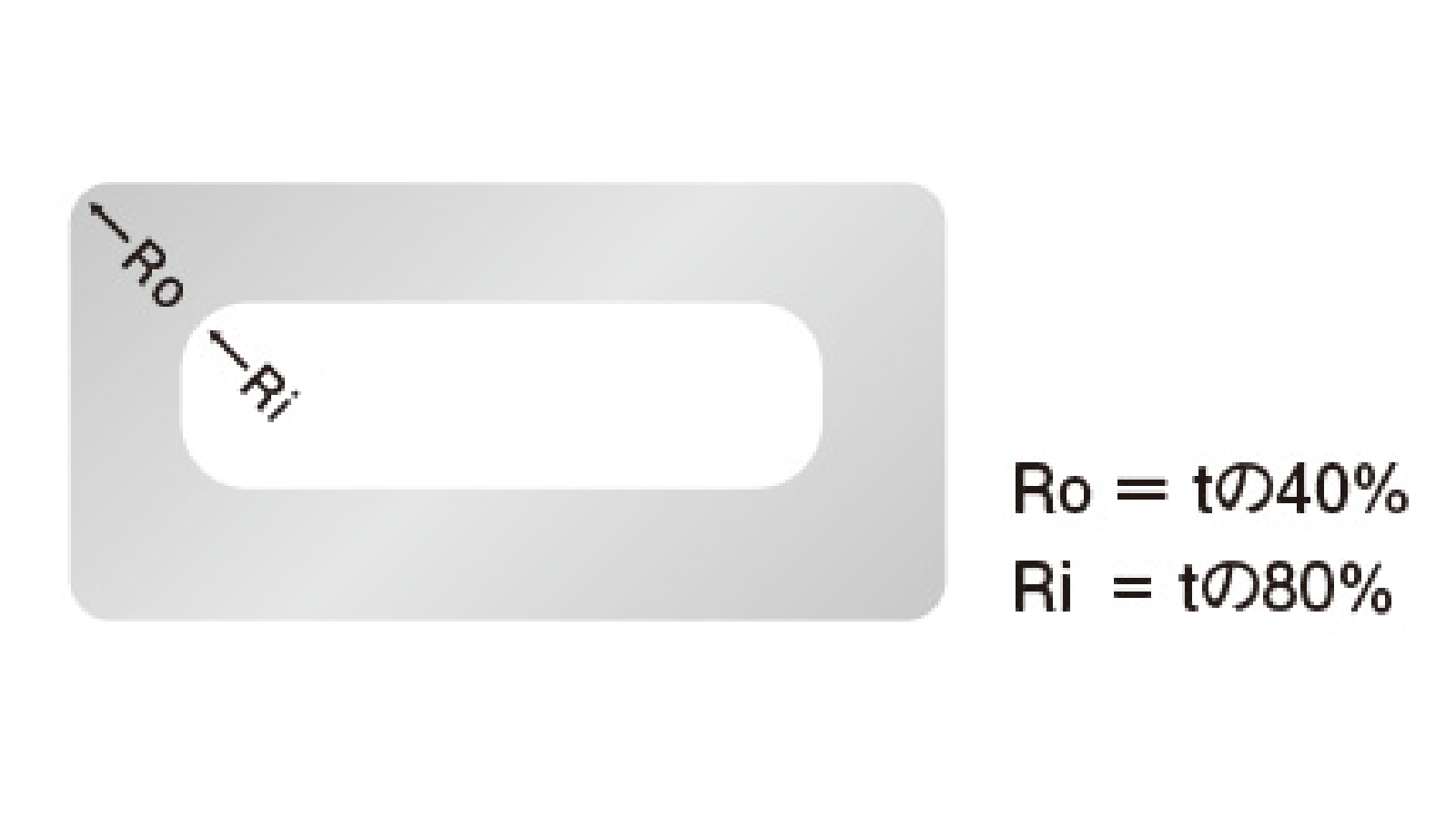

在拐角形状蚀刻中,形成R形外角和内角。
外角为板厚的40%。
内角为板厚的80%。

加工精度和限度 -3.拐角形状

加工精度和限度 -4.尺寸公差

尺寸公差根据板厚而改变,因此,难以给出确定的标准,只能告知一定的范围。一般标准为板厚的±10~15%,但试样及小批量生产时也可以对应更加严格的要求,有需要的话请事先咨询。

加工精度和限度 -5.断面的形状

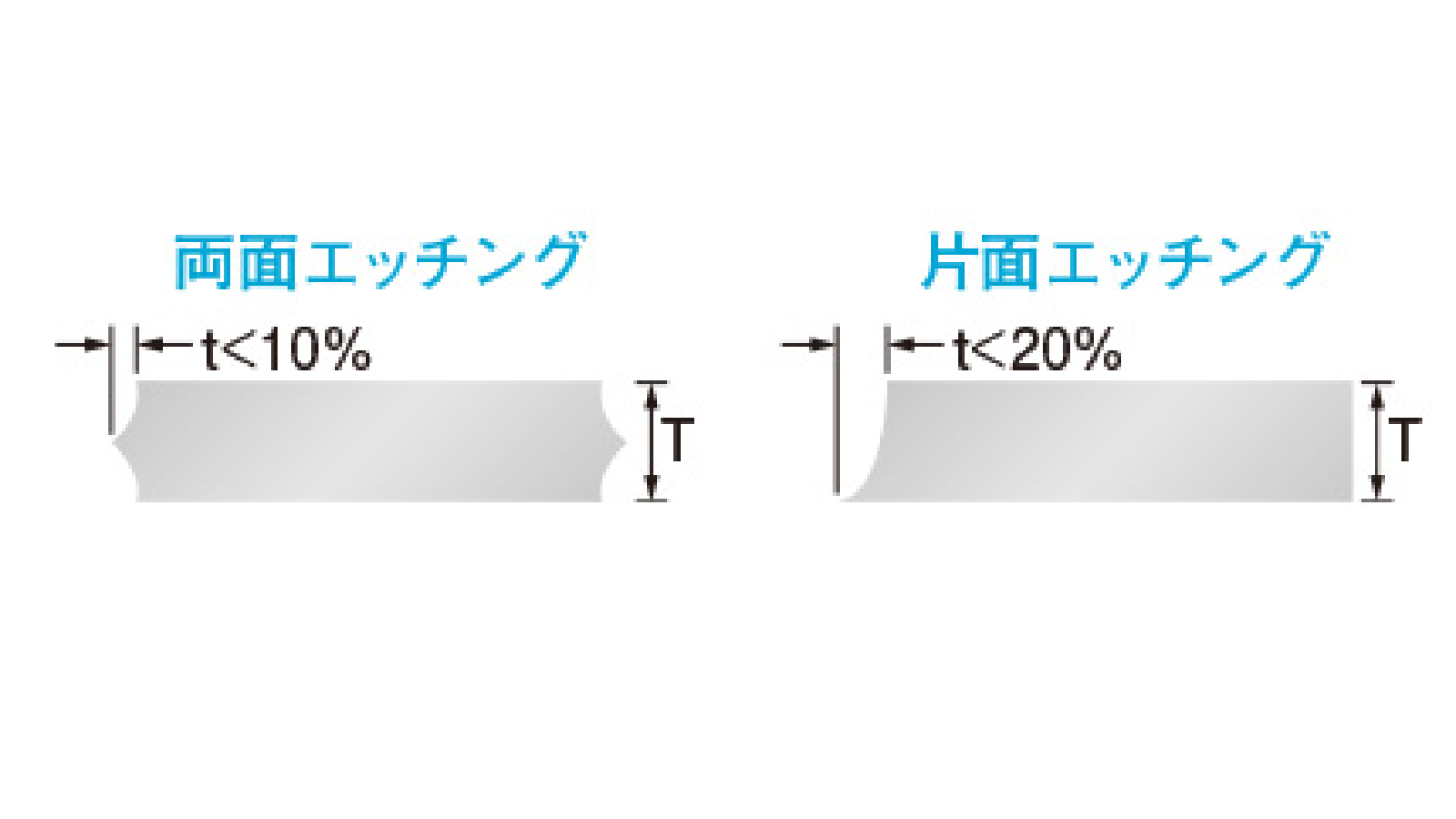

无法避免断面形状出现侧面蚀刻这种现象,因此,产品的断面如图中所示,双面蚀刻时为板厚的10%以内,单面蚀刻时为板厚的20%以内。

加工精度和限度 -5.断面的形状

加工精度和限度 -6.加工极限

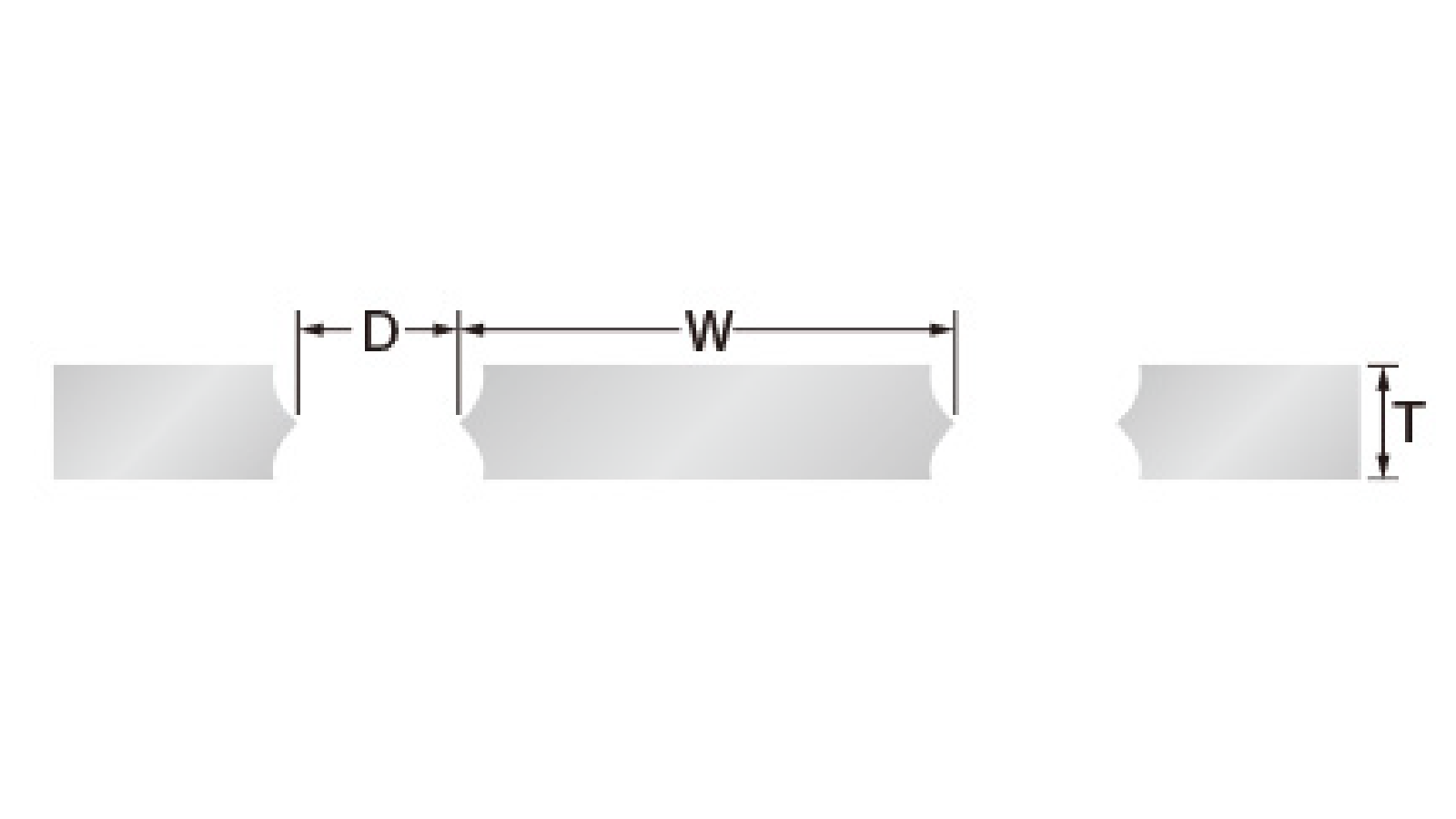

加工极限最小D尺寸相当于板厚,MIN/0.05mm。
最小W尺寸相当于板厚的1/2,MIN/0.03mm。

加工精度和限度 -6.加工极限

加工精度和限度 -7.架桥形状

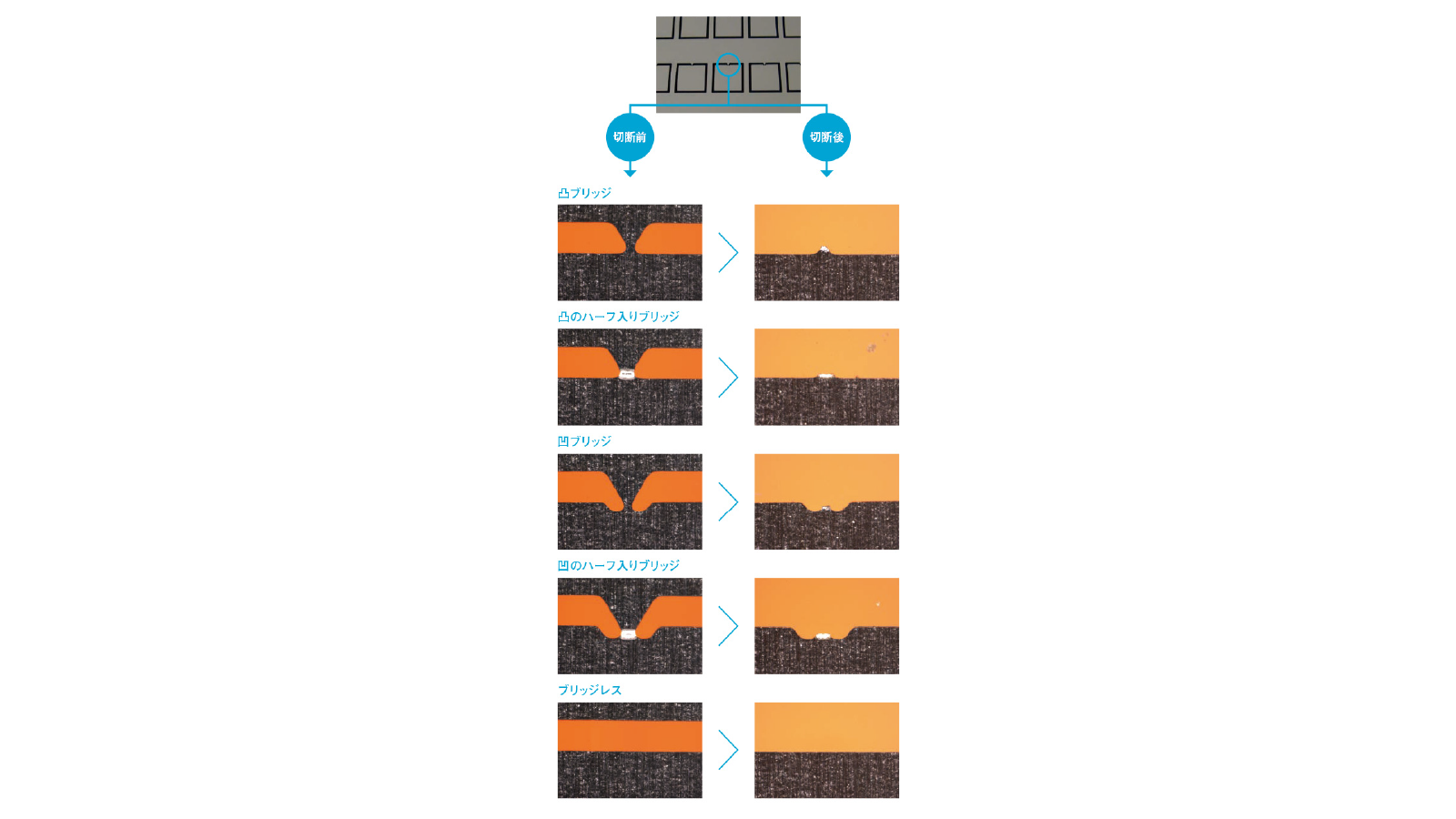

在蚀刻加工中需要有架桥(连接)。因此,需要考虑产品的用途和后加工,在无障碍的地方设置架桥。
搭桥的位置、形状等请预先指定。

加工精度和限度 -7.架桥形状

大型蚀刻加工

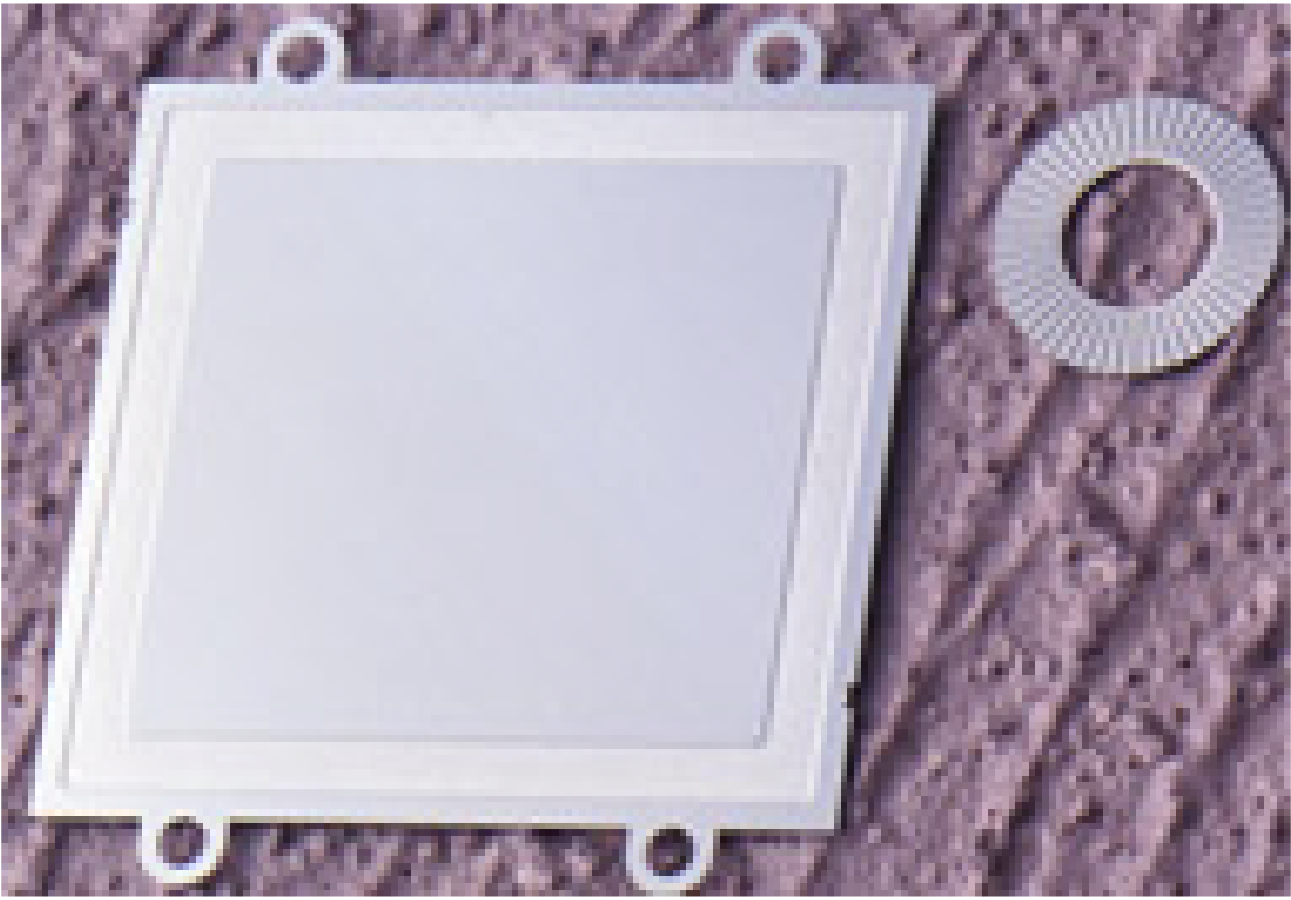

可对应液晶电视等大型玻璃基板用金属掩膜和大型机床设备所使用的垫板等大型蚀刻加工。并在各种蒸压掩膜,网眼图案结构的半导体零件生产方面,拥有大量生产实绩。从小批量式样到批量生产均可对应生产。
最大加工尺寸:500×2000mm

大型蚀刻加工

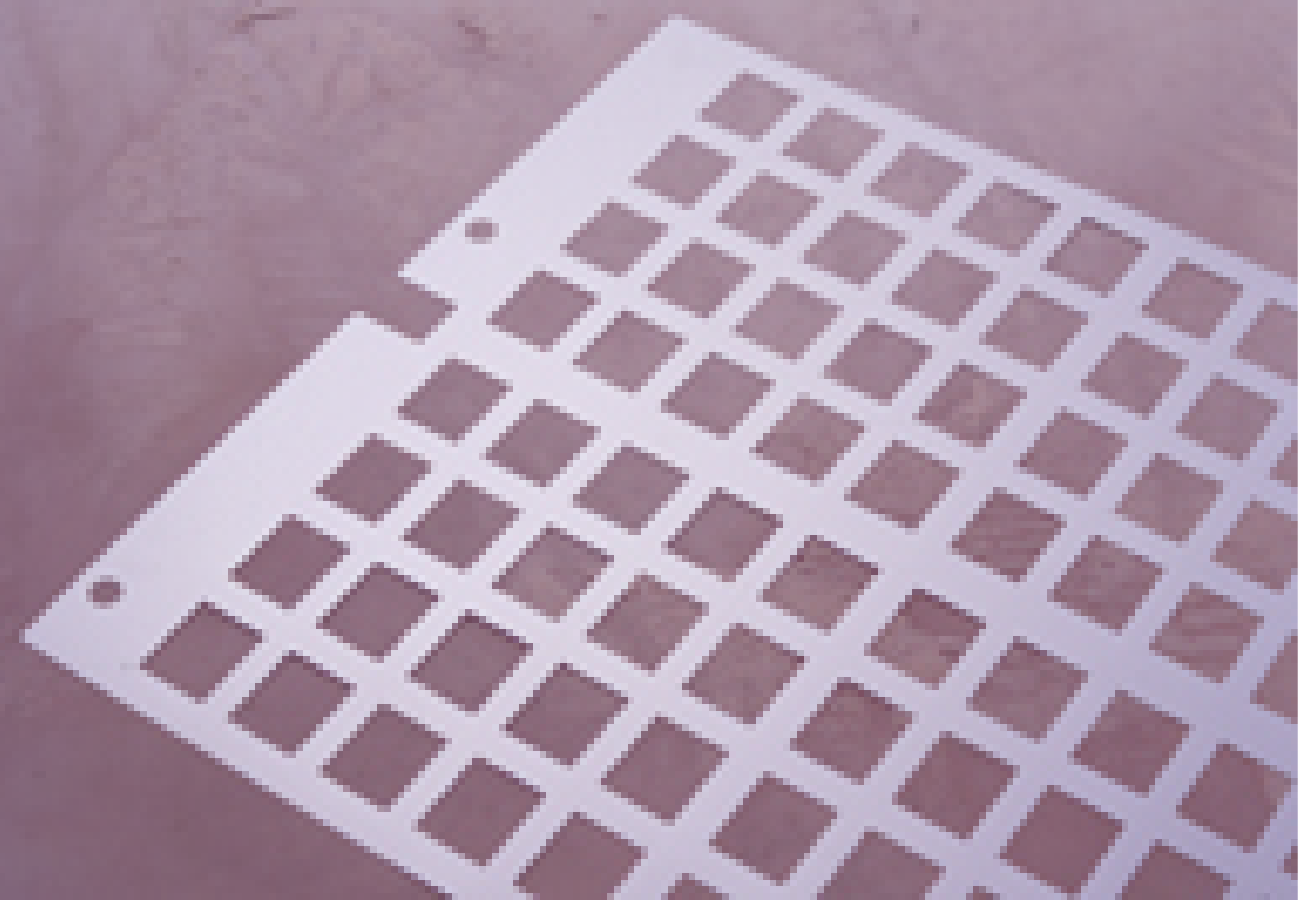

特殊金属蚀刻加工

可对铝、钼、钛、铬铁镍合金等特殊金属材料进行蚀刻加工。
有需要对特殊金属进行蚀刻加工要求的话,请随时联系我们。我们可以对应各种小批量的生产要求。

特殊金属蚀刻加工

半蚀刻及分阶蚀刻

通常在材料的两面按照同一图形进行蚀刻的贯穿加工。通过控制每个面的蚀刻深浅,可以加工成任意的形状。也可以仅在材料的一面进行蚀刻加工到厚度的中间部分。加工深度通常为板厚的60%左右。此外,可以进行段蚀刻加工。(最多5阶蚀刻)
特别是对于不锈钢材料,我们的特长就是能够通过特殊蚀刻液,在单面完成极其细致的加工。

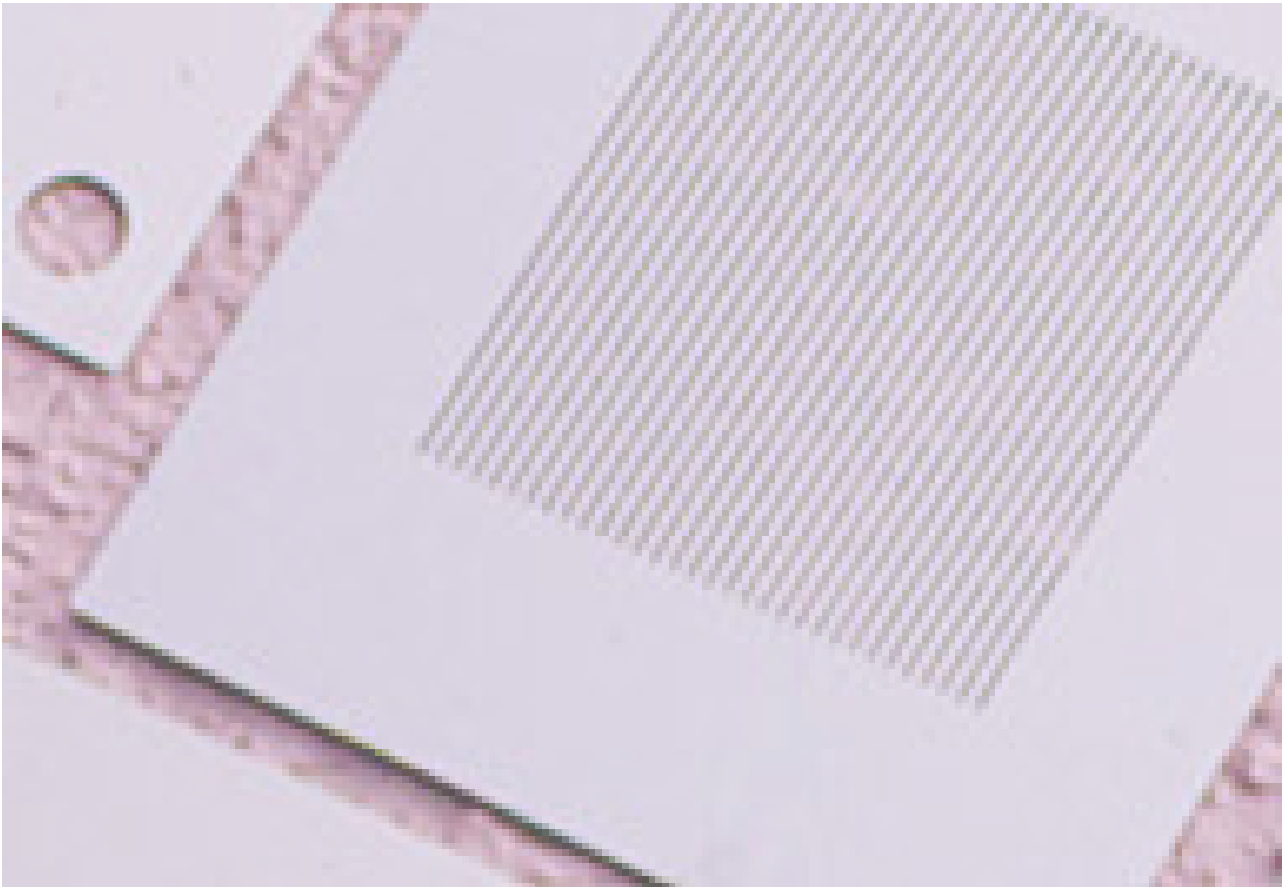

半蚀刻及分阶蚀刻
