扩散接合/热压接技术

蚀刻加工是一种对薄板进行加工的技术。而利用扩散接合/热压接技术,通过对加工后的薄板进行重叠,可制作出较厚的产品(也可应对底角=90度(直角)的需求)。金属和金属间的粘合,一般情况下采用粘着剂或点焊接合的方法,具有各种各样的困难。如:高温下发生剥离,难以清洗,点焊时产生缝隙等。为了解决这些问题,建议使用本公司自主研发的热压接法–扩散接合。

扩散接合的优势

通过对薄板进行重叠,实现更高强度,且尺寸变化小
便于清洗,不会产生气体和发生凸出部分难以清洗的问题
可以对应大批量生产,达到削减成本的效果
可以对应如深孔和锥形孔等的复杂形状和流路结构

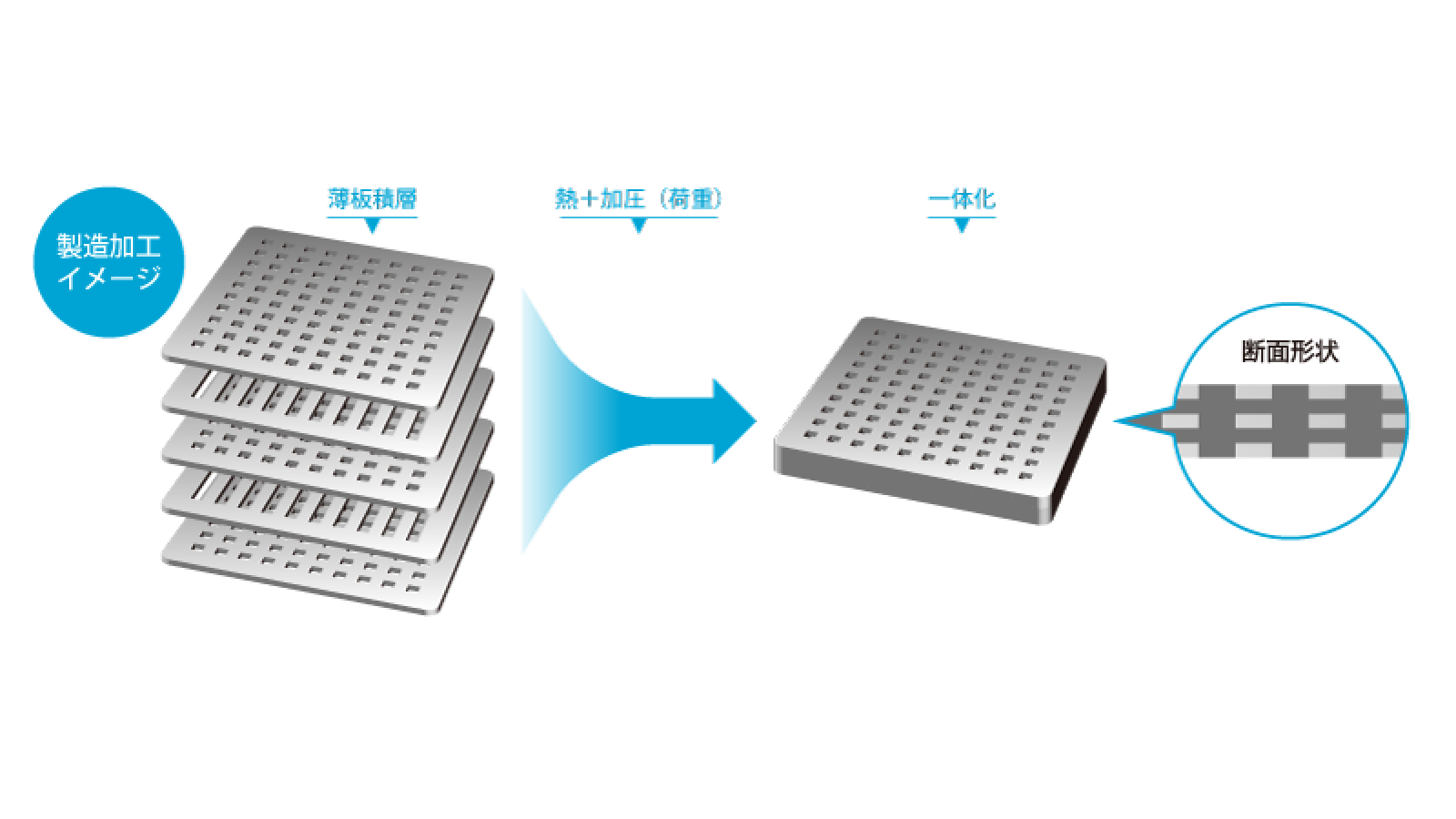

制造加工图

制造加工图

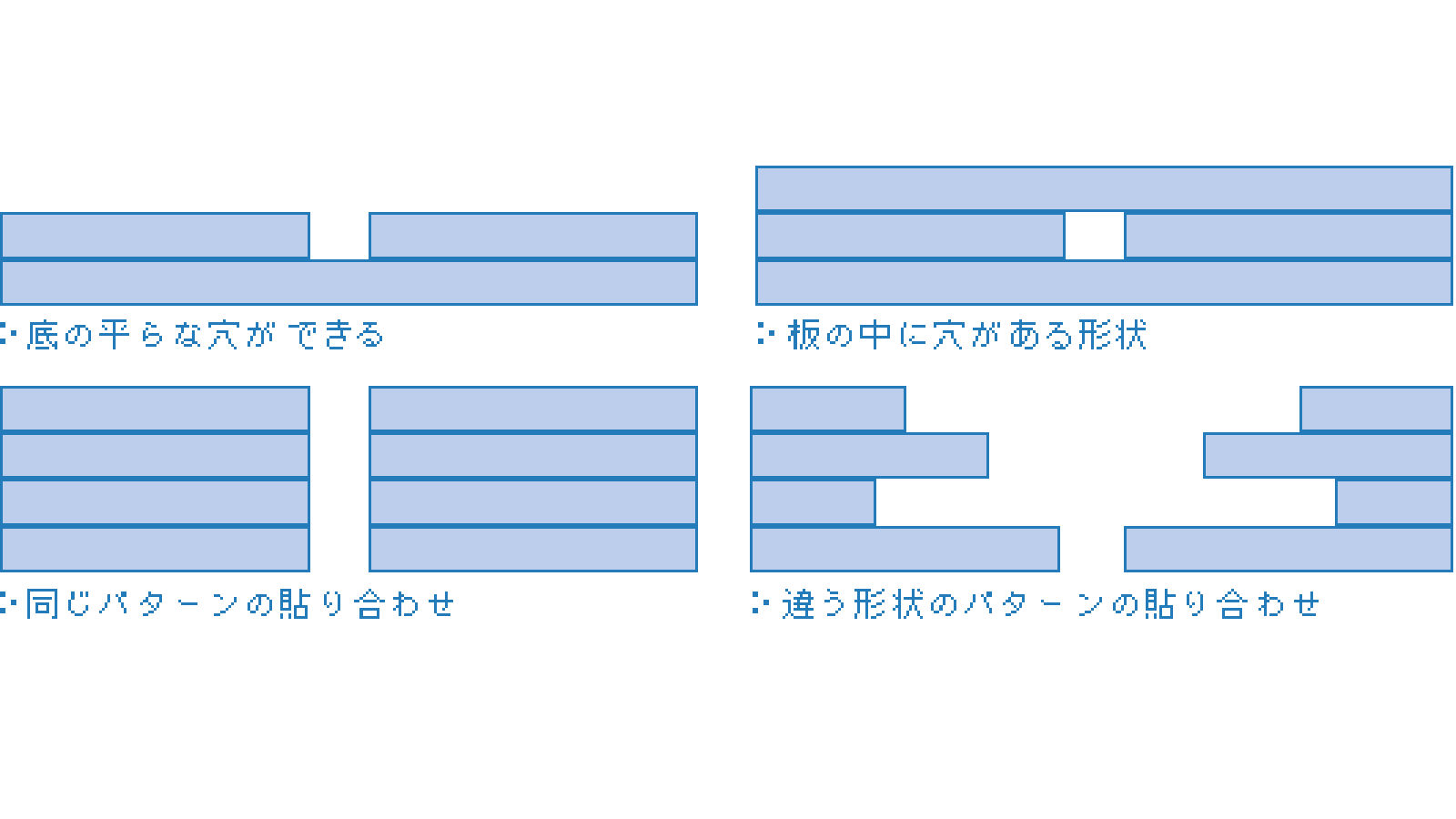

接合断面形状

接合断面形状

可接合的材料

不锈钢+不锈钢
例) SUS304+SUS304 SUS430+SUS430
42合金+42合金
因瓦合金+因瓦合金
钛+钛
铜+铜
其他材料也可对应,敬请咨询。

可接合层数及板厚

根据板厚、形状的不同,可对应的尺寸也不同,敬请咨询。

接合用途示例

燃料电池隔板
蒸镀掩膜
吸着板
载带
半导体制造夹具
电子设备零件
各种过滤器网
热交换器相关
燃料电池相关零件
焊线机
散热片 等

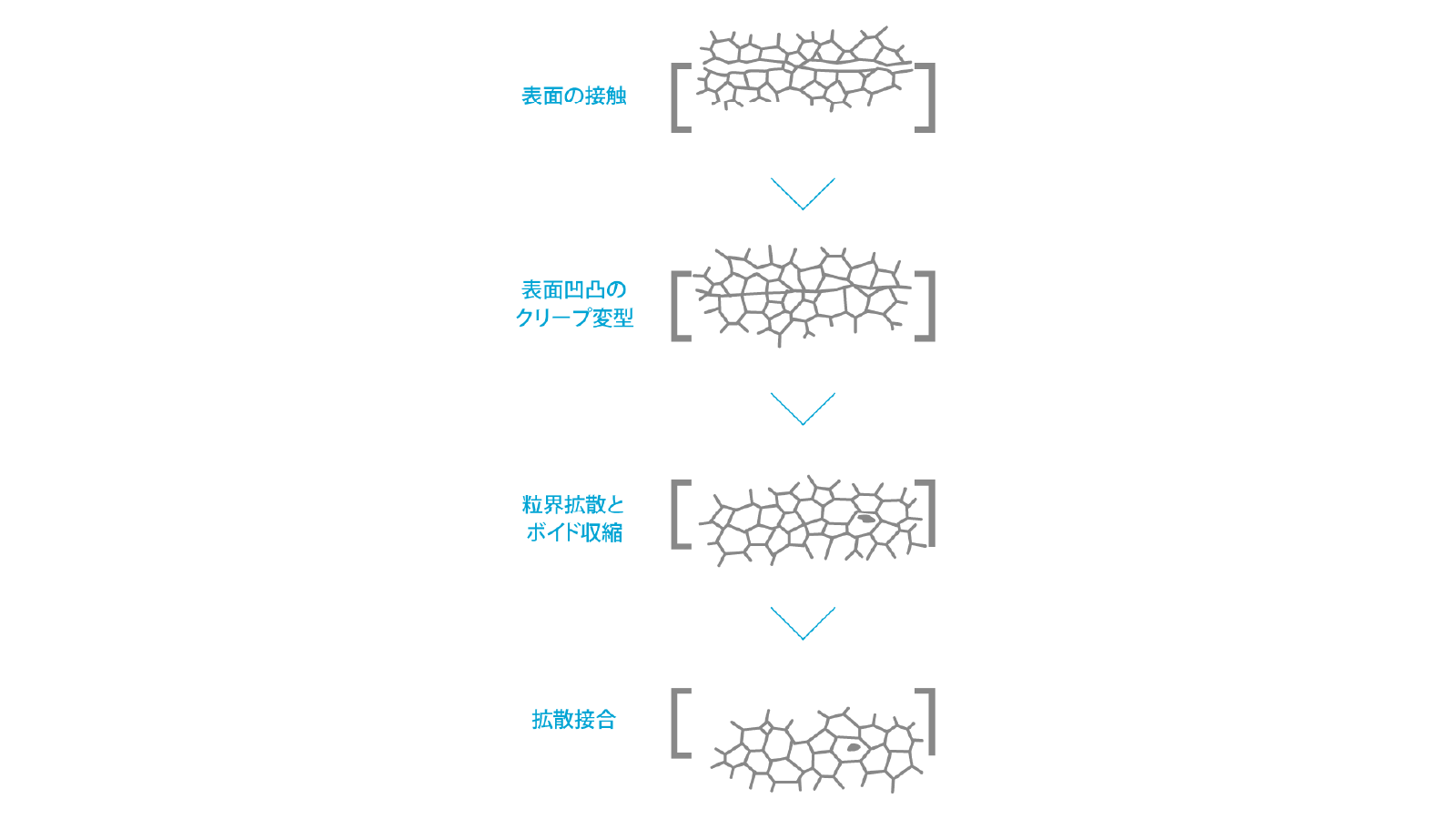

扩散接合的原理

把两种金属表面相互接近到原子大小的距离,就会形成金属间的结合。因此,从原理上来看,如果让两种金属不断接近,是可以接合在一起的。
扩散结合就是以该原理为基础,利用加热、加压的方式,使两种固态的金属表面完成冶金结合的方法。

扩散接合的原理
