   エレクトロフォーミング加工とは、電着技術を応用して金属薄板を望みの形状に高精度加工するプロセス。

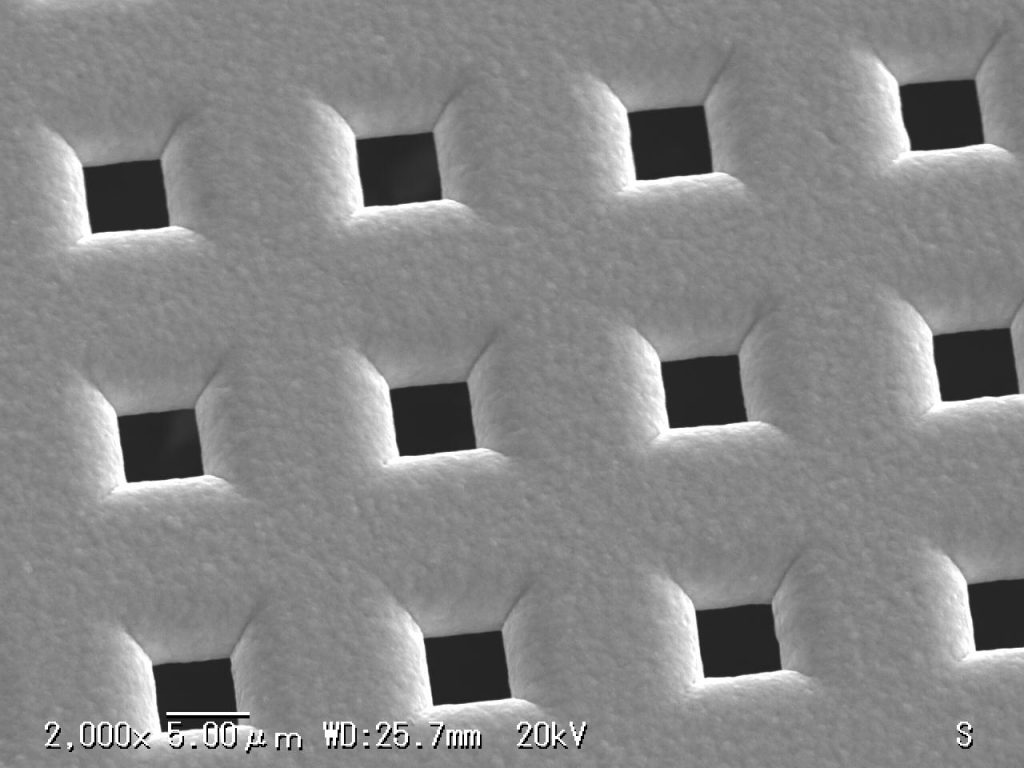

          ファインメッシュ、エンコーダー等の立体的な部品製造も可能にしています。

エレクトロフォーミング

加工限度と精度 -1.加工板厚

                          0.005~2.0t
                        その他の板厚はご相談

加工限度と精度 -2.加工できる素材

                         ニッケル 銅

加工限度と精度 -3.コーナーの形状

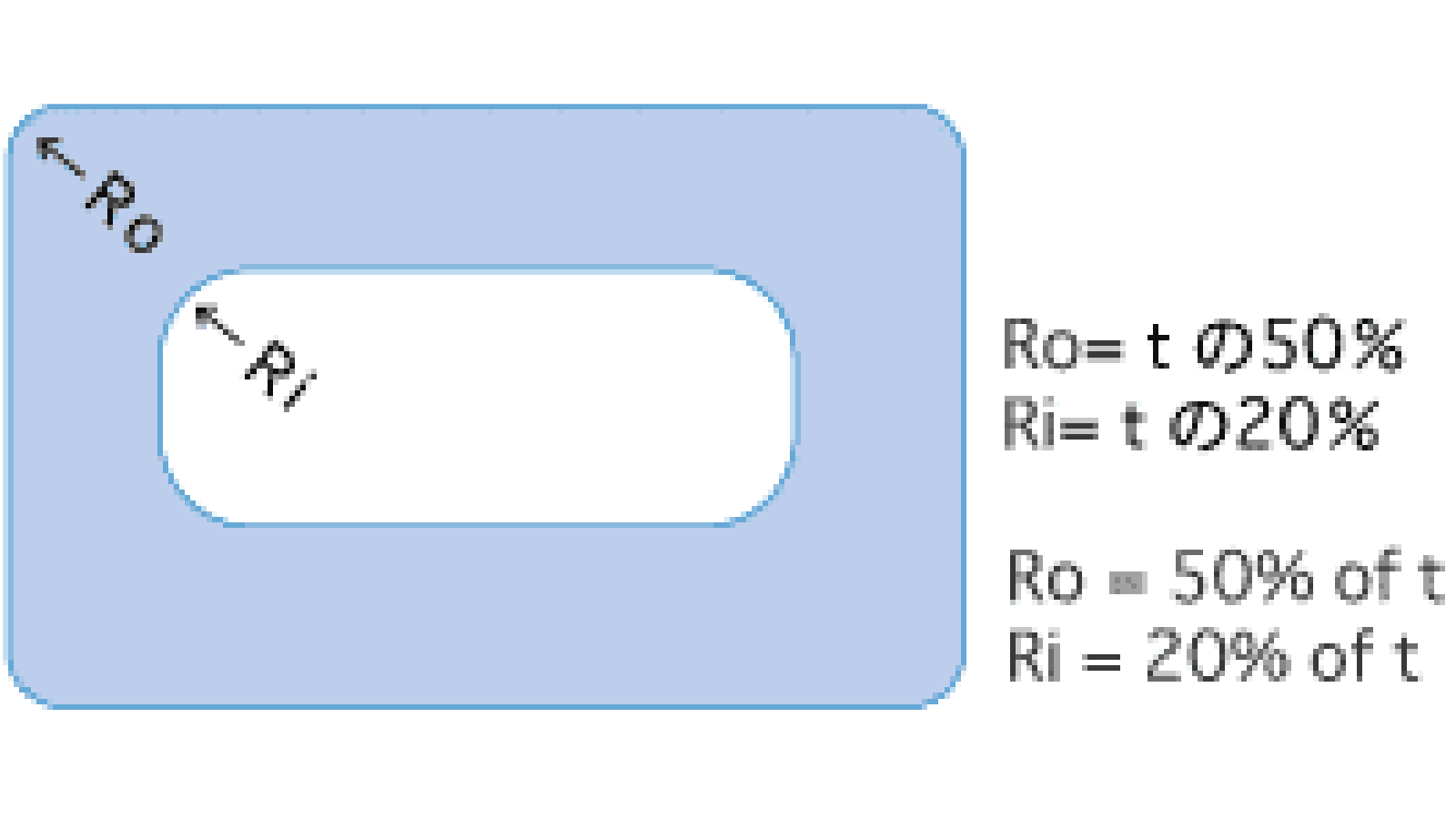

              エレクトロフォーミングでは、外角及び内角にRがつきます。
          外角は板厚の50パーセントになります。内角は板厚の20パーセントになります。

加工限度と精度 -3.コーナーの形状

加工限度と精度 -4.寸法公差

              寸法公差は板厚によって変わりますが、±5μより可能です。
              又さらに厳しい要求にもお応えできますのでご相談ください。

加工限度と精度 -5.断面の形状

                       断面形状は2種類あります.

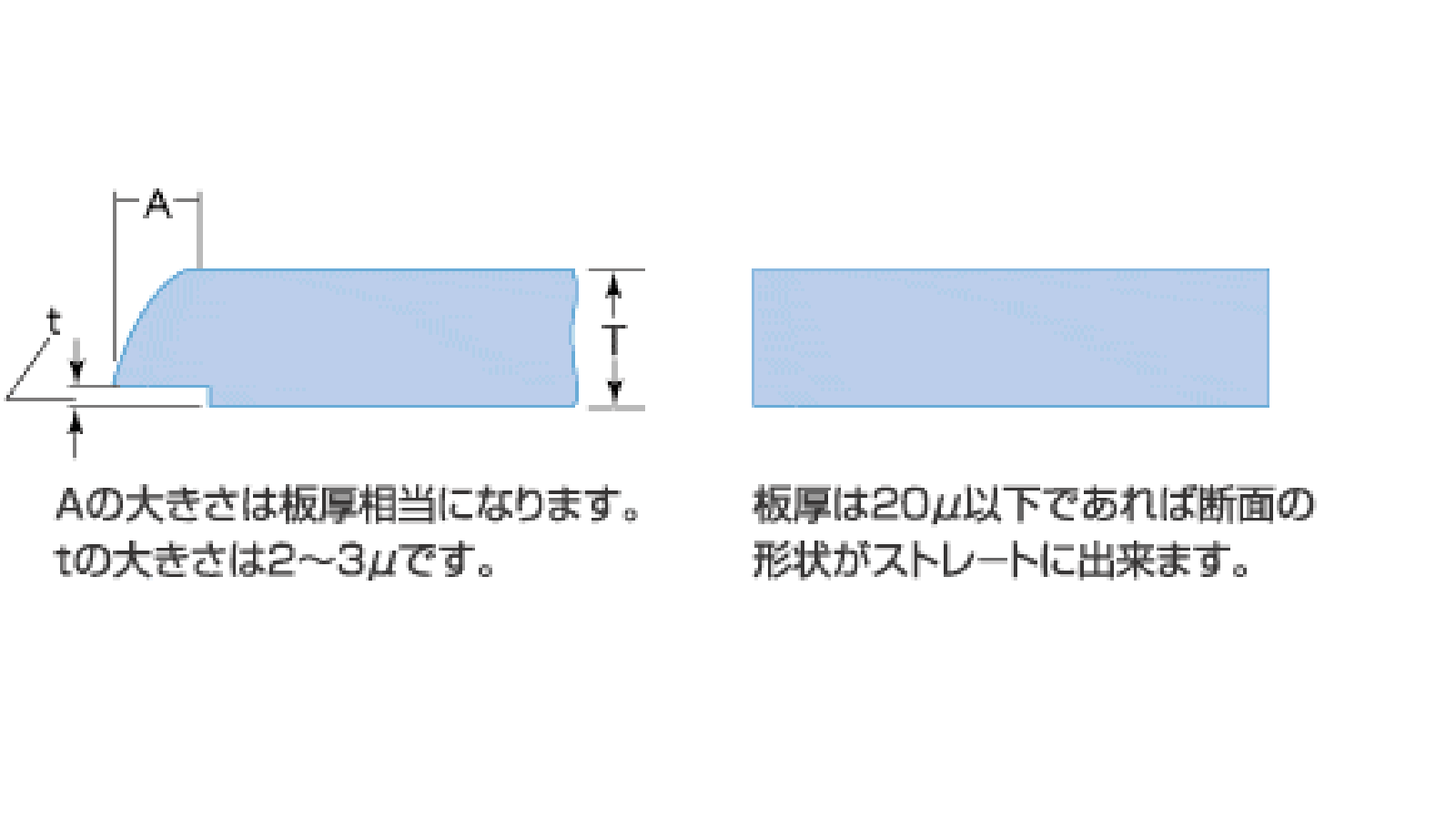

      通常は左下の様にオーバーハングする形状と板厚が20μ以下であればストレートの断面も可能です。

加工限度と精度 -5.断面の形状

加工限度と精度 -6.加工限界

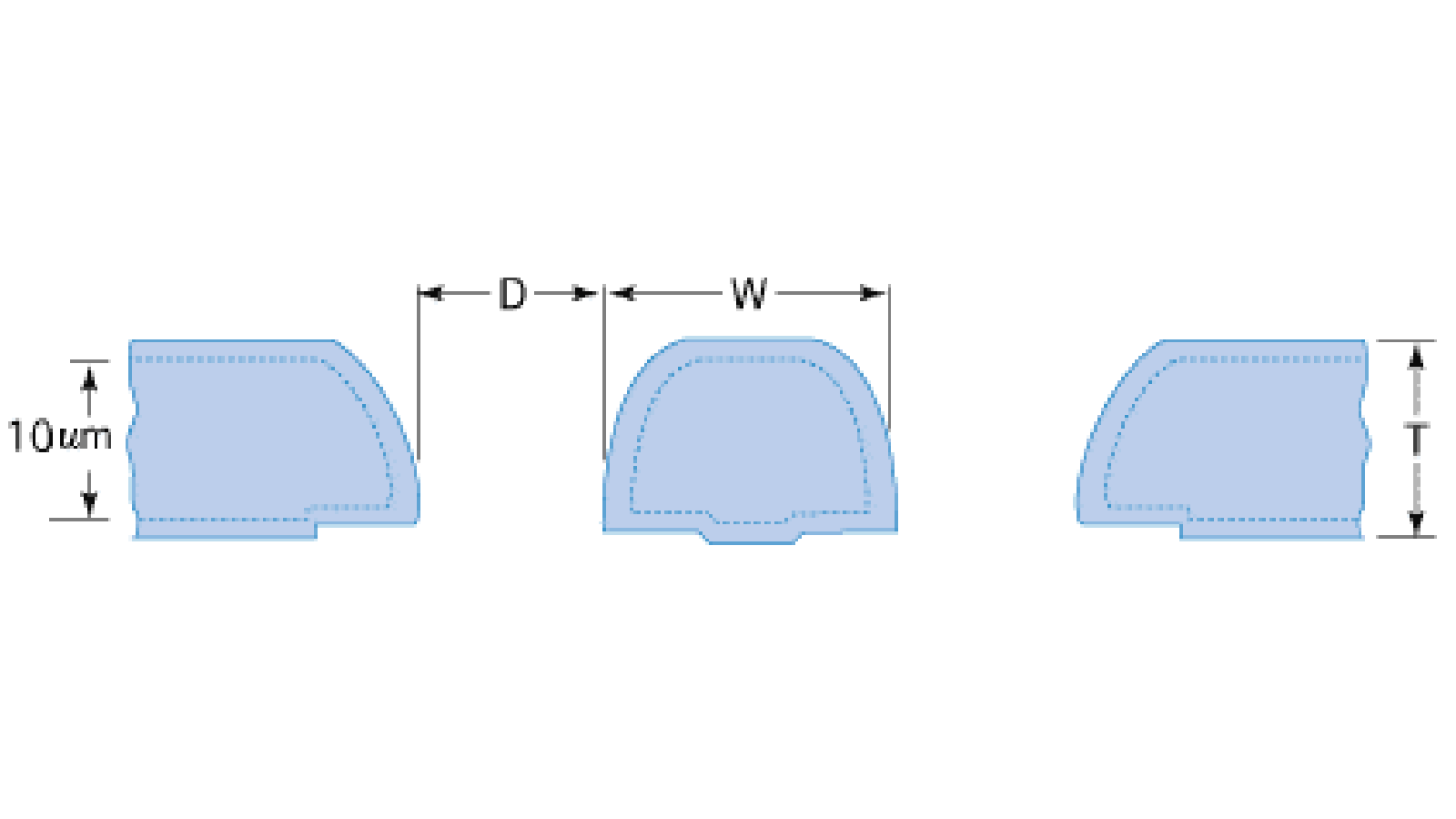

    最小D寸法は5μより可能です。但しピッチの関係で難しい場合もあります。最小Wの寸法は30μより可能です。

加工限度と精度 -6.加工限界

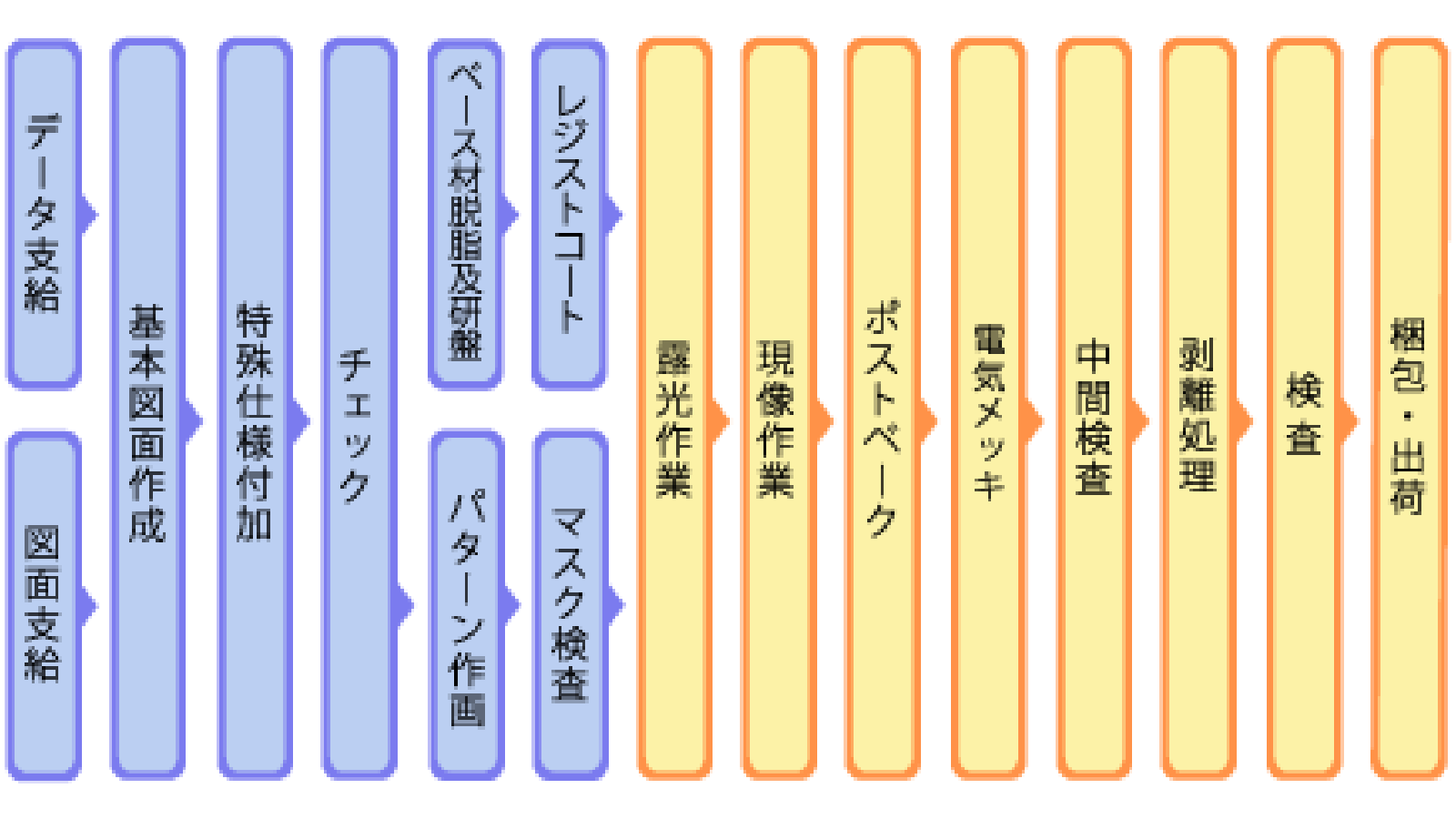

作業工程
